[DAsP] 1. 전사아키텍처 개요

EA

-Enterprise Architecture



1절. 전사아키텍처 정의



1. 전사아키텍처 개념



가. 전사아키텍처 도입 배경

복잡한 시스템을 파악하기 쉽게 정리 -> 복잡한 기업 시스템을 필요한 형태로 변화시키는 것을 좀 더 쉽게 하기 위해



나. 전사아키텍처 정의

-목표와 요구를 잘 지원하기 위해 IT 인프라가 어떻게 구성되고 작동되어야하는지 체계적 기술



-현재 모습과 향후 추구할 모습을 별도로 정의한 청사진

-신기술의 구현을 위한 전환 과정으로, 현행 아키텍처, 목표 아키텍처, 전환을 위한 계획을 포함

-정보화 구성 요소들 간의 관계를 구조적으로 정리한 체계 및 이를 바탕으로 정보시스템을 효율적으로 구성하기 위한 방법



시스템을 통합적으로 관리하는것을 의미하며, IT 자산을 평가하고 효율성과 투자 효과를 측정하는 기준으로 활용

-> 전사의 개념과 아키텍처의 개념을 명확히 이해해야 한다.



다. 전사 개념

-필요한 업무 프로세스를 수행하는 조직의 집합체로 구분 가능한 다수의 사업 영역으로 구성

-전사의 범위를 초기에 명확히 정의하고, 성과와 목표에 초점을 두고 아키텍처를 도출해야한다.



라. 아키텍처 개념

대상에 대한 구조뿐만 아니라, 대상 구조의 유지 관리를 위한 원칙과 지침, 향후 목표 아키텍처로 가기 위한 계획을 포함



• 규칙 관점 [Rule]
  • 전략, 원칙/지침, 표준
  • 준수해야 하는 원칙을 수립하고 적용해 아키텍처의 연속적인 모습이 관리
• 모델 관점 [Model]
  • 참조모델, 비즈니스 아키텍처, 데이터 아키텍처, 애플리케이션 아키텍처, 기술 아키텍처
  • 아키텍처는 모델이나 기법에 의해 분석된 후 표기법에 의해 표현하는데
  • 각 아키텍처 도메인에 대한 분석 결과가 아키텍처와 관련이 있는 담당자 간에 공유되어야 하는 매우 중요한 정보
  • 수립뿐 아니라 변경을 고려한 절차나 기법을 표준화하는 것이 중요
• 계획 관점 [Plan]
  • 목표 상태를 위한 적절한 이행 전략과 구축 계획이 필요



아키텍처

-복잡한 대상을 단순하게 표현하고, 구성요소의 변화에 대한 요구를 수용할 수 있게 한 청사진

-전사에 대한 아키텍처를 정의 관리해 비즈니스 목표를 위해 아키텍처 정보를 활용해 IT 인프라를 최적으로 구성



2. 추진 현황



3. 데이터 아키텍처 전문가 역할

-아키텍처 도메인 중 데이터 아키텍처 영역을 직접 수행하거나 간접적으로 관여



---

2절. 전사아키텍처 프레임워크



1. 전사아키텍처 프레임워크 개념

전사아키텍처를 어떻게 표현하고 운영할 것인가에 대한 전체적인 사고의 틀을 결정

-> 산출물을 분류하고 조직화해 이를 유지 관리하기 위한 전체적인 틀을 정의



2. 전사아키텍처 프레임워크 구성 [여러 참조 모델이 존재]

• 전사아키텍처 정책, 정보, 관리
  • 전사아키텍처 정책
    • 수립 방향을 정의
      • 아키텍처 매트릭스
      • 전사아키텍처 비전
      • 전사아키텍처 원칙
  • 전사아키텍처 정보
    • 현행 아키텍처
    • 목표 아키텍처
    • 이행 계획
  • 전사아키텍처 관리
    • 어떻게 관리하고 활용할 것인가를 정의
      • 전사아키텍처 관리 체계
      • 전사아키텍처 관리 시스템
      • 전사아키텍처 평가 모델 [성숙도 모형]



---

가. 전사아키텍처 정책

- 전사아키텍처 구축 전, 구축 목적와 방향을 정의해야 한다.

- 정보를 어떻게 구성할 것인지, 수립을 통해 궁극적인 모습과 전사아키텍처를 효과적으로 관리하고 활용하기 위한 원칙을 정의



• 전사아키텍처 정책
  • 아키텍처 매트릭스
    • 정보를 체계적으로 분류한 틀, 정보의 수준과 활용 계층을 결정하는 수단
    • 뷰와 관점의 두차원으로 정보를 구분하고, 셀은 정보의 실체가 되는 산출물을 정의하는 구조
    • 각 셀은 전후 좌우의 셀과 연관성을 가지며, 셀 간의 추적성이 확보되어야 한다.
  • 전사아키텍처 비전
    • 전사아키텍처 수립을 통해 기업이 궁극적으로 달성하고자 하는 모습
    • 구축의 목표와 달성 전략과 방향이 포함
  • 전사아키텍처 원칙
    • 정보를 효율적으로 구축하고, 활용하기 위해 공유해야 할 규범
      • 전사아키텍처 대원칙
      • 아키텍처 원칙
      • 표준



나. 전사 아키텍처 정보

- 구축을 위해 아키텍처 매트릭스에서 정의한 각 아키텍처 산출물에 대해 현재 상태와 목표 상태의 정보를 구축하고, 목표 아키텍처 달성을 위한 이행 계획을 수립.

-아키텍처 정보 구축을 위해 영역의 구분이 필요 -> 아키텍처 도메인



아키텍처 도메인

-아키텍처 매트릭스 상에서 뷰의 관점으로 아키텍처 영역을 구분한 것

-현행 아키텍처와 목표 아키텍처는 이런 아키텍처 도메인별로 아키텍처 정보를 구축



• 전사 아키텍처 정보
  • 현행 아키텍처
    • 기업의 현재 상태를 아키텍처 정보로 정의
  • 목표 아키텍처
    • 기업이 궁극적으로 달성하고자 하는 목표 아키텍처의 상태를 아키텍처 정보로 정의
  • 전사아키텍처 이행계획
    • 이행 전략과 이행계획을 정의
• 아키텍처 도메인
  • 비즈니스 아키텍처
    • 업무를 분석해 업무 활동 단위로 분할해 표현
  • 데이터 아키텍처
    • 어떤 정보가 사용, 전달되어야 하는지를 표현
    • 전사 데이터 구성을 분류하고 데이터 모델을 정의
  • 애플리케이션 아키텍처

    • 애플리케이션 기능 및 이들 간의 관계 등을 정의
    • 애플리케이션 단위를 분류하고 애플리케이션 간의 인터페이스를 정의
  • 기술 아키텍처
    • 다른 아키텍처를 지원하는 데 필요한 정보 기술 인프라 요소 및 구조와 관계를 표현
    • 기술 영역을 분류하고 표준 프로파일과 아키텍처 모델을 정의



다. 전사아키텍처 관리

-관리 체계의 정립과 관리 시스템 구축이 필요하고, 지속적으로 평가하고 개선해야 할 필요가 있다.



• 전사아키텍처 관리
  • 전사아키텍처 관리 체계
    • 전사아키텍처 거버넌스
  • 전사아키텍처 관리 시스템
    • 전사아키텍처 정보 관리의 효율성 제고, 정보 공유를 활성화하기 위해 구축하는 정보시스템
    • 기업의 요건에 따라 다양한 형태로 구성
      • 모델링 도구
        • 전사아키텍처 정보 정의
      • 전사아키텍처 리포지터리
        • 전사아키텍처 정보 저장
      • 전사아키텍처 포털
        • 전사아키텍처 정보를 사용자에게 배포
  • 전사아키텍처 평가
    • 전사아키텍처 성숙모형
      • 주기적으로 평가하고, 개선점을 도출해 반영하는 것이 요구됨에 따라, 수준을 객관적이고 정확하게 평가할 수 있는 모형

---

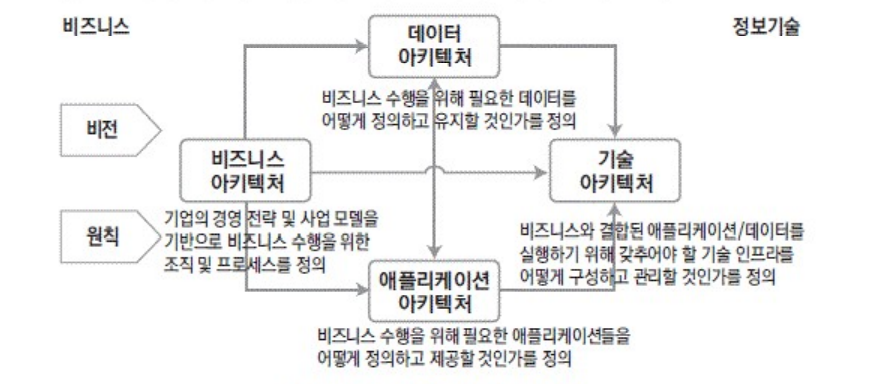

3. 아키텍처 도메인 구성
